Фасадная подсистема

Подконструкция должна обладать:

• высокой коррозионной устойчивостью;
• несущей способностью и прочностью, способными противостоять статическим (собственный вес конструкции, включая вес панелей и утеплителя) и динамическим (пульсирующая составляющая ветровой нагрузки, температурные перепады и т.д.) нагрузкам;
• возможностью нивелирования кривизны основания (несущих стен);
• простотой и высокой скоростью монтажа и т.д.

Объективная оценка требований, которым должна удовлетворять подконструкция, позволяет понять, насколько сложной и ответственной частью фасада она является. Именно поэтому каждая система должна проходить очень серьезную проверку.

В процессе расчета подконструкции необходимо учитывать целый ряд данных, например:

• климатический район застройки;
• местонахождение (открытое пространство, плотная застройка и т.п.);
• высота, конфигурация и тип здания;
• вид материала несущей стены, толщина и тип утеплителя, тип облицовки и способ ее крепления (видимый, невидимый);
• особенности среды (слабо-, средне- или сильноагрессивная) и т.п.

Следует особо подчеркнуть, что расчет конструкций вентилируемого фасада должны выполнять только специалисты.

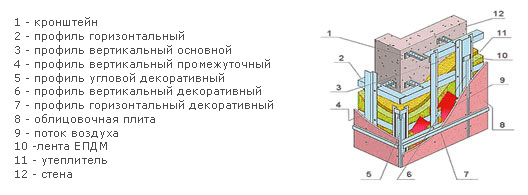

Элементы вентилируемого фасада

Металлическая подконструкция состоит из кронштейнов, которые крепятся непосредственно к стене, и несущих профилей (направляющих), устанавливаемых на кронштейны, к которым при помощи специальных крепежных элементов прикрепляются плиты (листы) облицовки. Утеплитель фиксируется на наружной поверхности стены при помощи дюбелей, специальных профилей и т.п.

Анкерные крепления - одни из важнейших элементов конструкции, обеспечивающие механическое крепление кронштейнов подконструкции к стене. К ним предъявляются самые высокие требования: прочность заделки в стенах из различных материалов при действии продольных и поперечных (относительно оси анкера) сил, долговечность, сохранение физических свойств в условиях высоких или очень низких температур и т.д. Диаметры анкеров (дюбелей и шурупов), а также глубину их заделки выбирают исходя из усилий, действующих на кронштейн крепления конструкции к стене в зависимости от величины сил, направленных вдоль (усилие вырыва) и перпендикулярно (срезающее усилие) оси анкера и материала стены, в которую устанавливается данный тип анкера.

Крепления фасадны плит на основе асбестоцемента или фиброцемента

Крепление керамогранита

Монтаж системы должен осуществляться после полного завершения ремонтных или строительных работ на наружных стенах здания, установки дверных и оконных блоков. До начала монтажных работ несущая способность основания должна быть подтверждена испытаниями анкеров крепления кронштейнов на выдергивание. По результатам испытаний уточняются марки анкеров и (или) шаг кронштейнов по высоте.

Принципиальная последовательность работ по монтажу фасадной системы:

• Установка анкерных уголков
• Установка горизонтального каркаса
• Укладка утеплителя
• Установка вертикального каркаса
• Укладка резиновой ленты
• Установка планок внешнего угла, планок вертикального шва (при необходимости)
• Монтаж фасадных листов с планками горизонтального шва.
